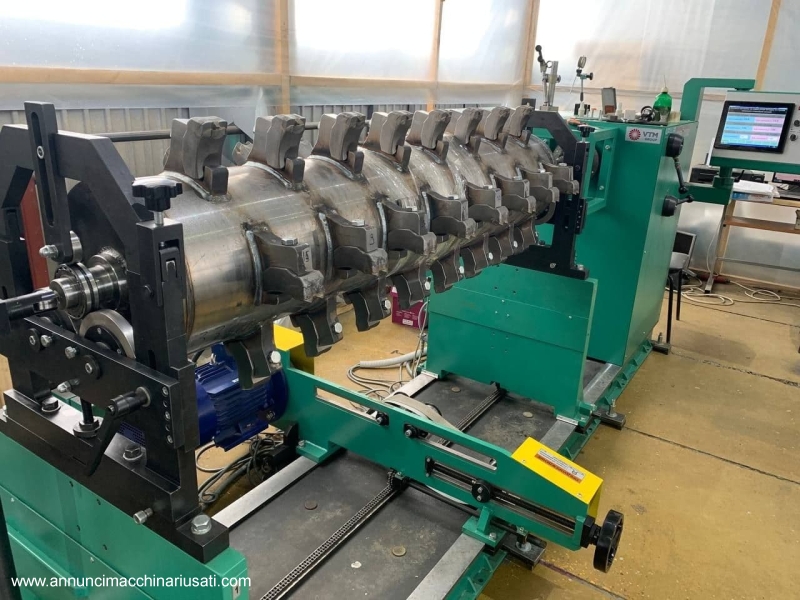

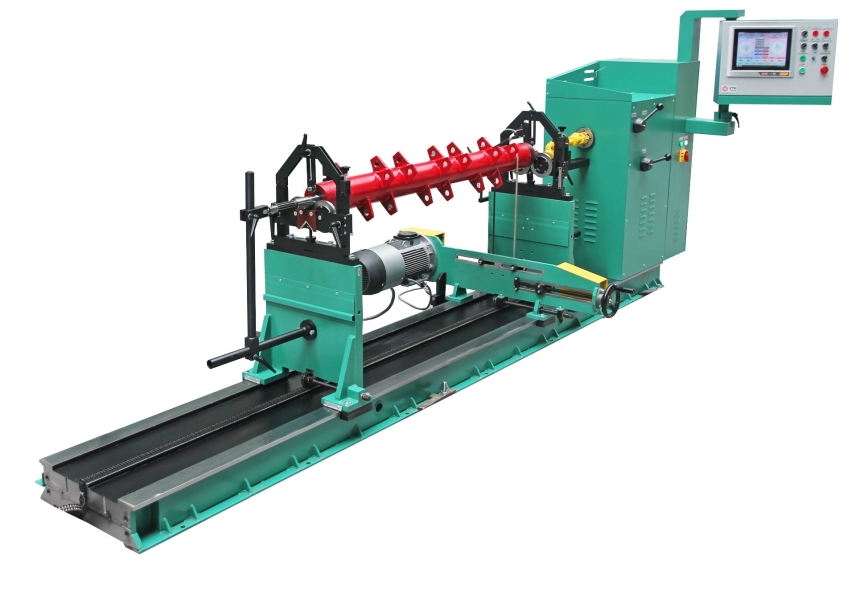

Machine à équilibrer 9D718 Machines à équilibrer 9D718 pour des rotors jusqu'à 3000 kg

Les machines à équilibrer 9D718 sont conçues pour équilibrer des rotors de 30 à 3000 kg. Dotées d'une construction renforcée et d'un puissant système d'entraînement électrique, ces machines sont conçues pour manipuler facilement les pièces les plus lourdes. La série moyenne 9D718 est très demandée pour sa polyvalence, ce qui en fait la favorite d'un grand nombre d'industries, notamment la métallurgie, le gaz et la pétrochimie, l'énergie et la construction de machines. C'est le choix qui s'impose lorsque la précision est essentielle.

Idéale pour l'équilibrage de haute précision, la 9D718 convient parfaitement aux rotors des moteurs électriques, des pompes, des compresseurs, des soufflantes, des boîtes de vitesses, des paires d'engrenages et même des turbines de production d'énergie. Que vous recherchiez un outil fiable pour des travaux de haute performance ou de haute précision, la 9D718 est faite pour vous.

Points forts de la machine

• Haute précision d'équilibrage 0,4 gmm/kg = 0,4 µm
• Affiche le processus d'équilibrage en temps réel et surveille le comportement de déséquilibre du rotor sur l'écran afin d'obtenir le meilleur résultat possible.
• La conception spéciale des rouleaux, qui sont assemblés avec des roulements de précision.
• La conception monolithique des supports et de la base évite les pertes de vibrations pendant l'équilibrage en réduisant le nombre d'éléments du « système d'oscillation ».
• Permet de mesurer des déséquilibres initiaux importants sans détruire la machine, ainsi que de corriger le déséquilibre du rotor directement sur la machine.
• La faible fréquence de résonance naturelle des supports permet d'équilibrer le rotor à de faibles vitesses de rotation.
• La largeur des rouleaux de support et du bloc de rouleaux permet l'installation de rotors avec des tourillons de roulement très courts.
• La hauteur du bloc de rouleaux est réglable, ce qui permet d'équilibrer des rotors dont les tourillons ont des diamètres différents et de centrer le rotor lors de l'installation de la machine.
• L'entraînement par courroie a une longue course de tension qui permet, avec seulement deux courroies d'entraînement, de faire tourner n'importe quel rotor.
• L'accélération et la décélération en douceur du moteur électrique ainsi que la régulation en continu de la vitesse du rotor sont assurées par le variateur de fréquence.

Options de conception de la machine

• Entraînement axial, qui utilise un arbre à cardan. Utilisé pour les pièces présentant une traînée aérodynamique élevée ou des caractéristiques de conception spéciales (par exemple, les vis sans fin).
• Entraînement combiné - entraînement axial et entraînement par courroie sur un seul châssis. Cette machine sera demandée par les entreprises ayant des rotors de différentes conceptions.
• Lit de machine allongé. La base de la machine peut être adaptée à n'importe quelle longueur de rotor.
• Les vérins de rotor permettent une installation rapide et sans choc du rotor afin de garantir la sécurité des surfaces de contact du rotor et des rouleaux de la machine.

Caractéristiques techniques

• Gamme de poids des rotors équilibrés : 130-3000 kg
• Diamètre maximal du rotor : 2000 mm
• Distance entre les centres des supports de rotor : 470 - 3000 mm
