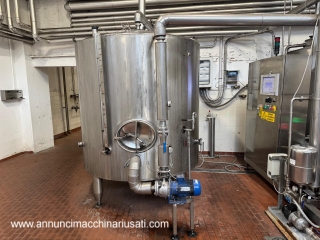

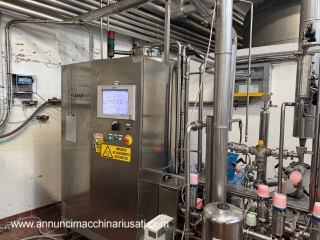

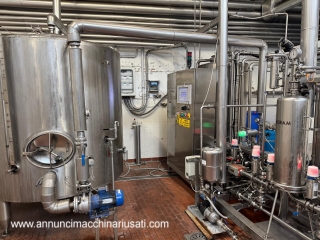

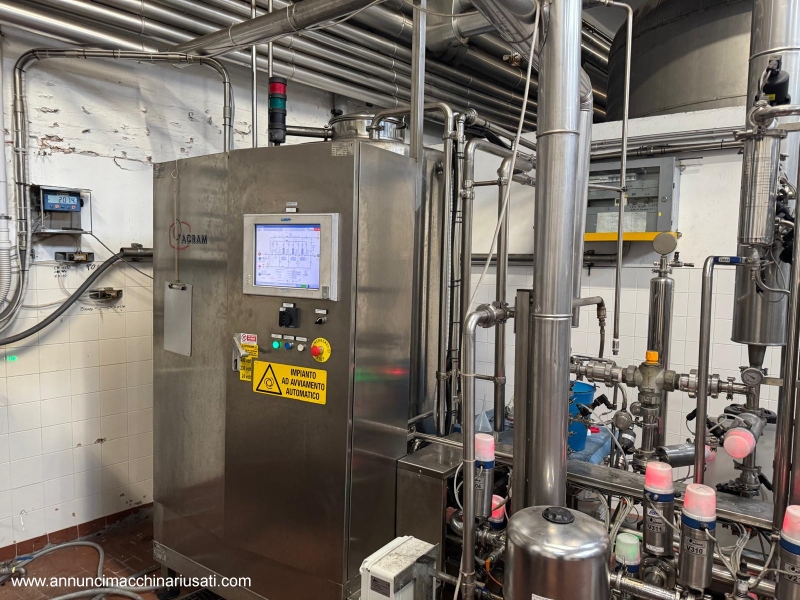

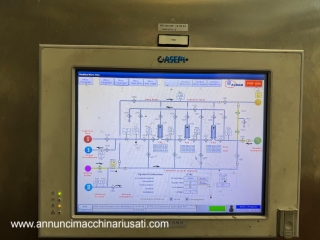

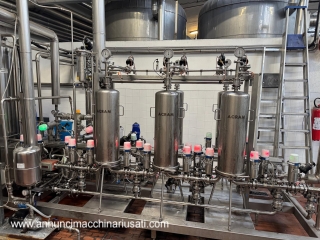

Specifiche tecniche e dati prestazionali Questo sistema automatico di microfiltrazione è progettato per una filtrazione liquida ad alta affidabilità nell'ambito della produzione di bevande e negli ambienti di confezionamento industriale. Costruito attorno a un armadio elettrico in acciaio inossidabile, supporta un controllo di processo preciso per prestazioni di filtrazione costanti in applicazioni impegnative, inclusa l'integrazione in una linea di imbottigliamento usata o in impianti di produzione di seconda mano. Alimentazione principale: AC 400 V; 50 Hz; 3F+N+PE Alimentazione ausiliaria: AC 230 V; 50 Hz; F+N+PE Tensione di controllo: DC 24 V Grado di cortocircuito (Icc): 10 kA Tensione di isolamento: 500 V Grado di protezione: IP55 armadio in acciaio inossidabile Messa a terra del sistema: TN-S Dimensioni dell'armadio: 1200 (W) x 1600 (H) x 400 (D) mm Lunghezza massima del cavo (dispositivi sul campo): 50 m Circuito di emergenza: Integrato Norme: IEC 61439-2:2014 Automazione avanzata e sistemi di controllo Il sistema presenta un'interfaccia di controllo basata su HMI per un'operatività intuitiva e un cambio rapido. Un'architettura di comando a 24 V DC alimenta sensori, trasmettitori di pressione, interruttori di livello e segnali di allarme. Una gestione I/O strutturata consente un controllo deterministico di pompe e numerose elettrovalvole per sequenziamento automatizzato e routine compatibili CIP. HMI integrata per visualizzazione del processo in tempo reale e allarmi Cablaggio codificato per fasi, neutro, tensioni AC/DC e alimentazioni esterne Circuiti di segnalazione di emergenza e di allarmi per una maggiore consapevolezza dell'operatore I/O espandibili per valvole aggiuntive, pompe o strumentazione Armadio in acciaio inossidabile di livello industriale per applicazioni igieniche Capacità di integrazione in linea di produzione Progettato per un'integrazione senza soluzione di continuità nelle linee di produzione di bevande, questa unità di filtrazione si interfaccia con serbatoi di stoccaggio a monte e con sistemi di riempimento, etichettatura e tappatura a valle. Può operare come skid autonomo o come parte di una linea di imbottigliamento completamente automatizzata con controlli centralizzati. Modalità di funzionamento in linea o indipendente Compatibile con infrastrutture di imbottigliamento PET e vetro Sequenze flessibili per impianti di filtrazione multi-stadio Supporta rapida adattabilità a diversi requisiti di lavorazione delle bevande Stato della macchina e cronologia di manutenzione L'apparecchiatura è configurata con componenti di livello industriale e sistemi di protezione per garantire affidabilità a lungo termine. La specifica elettrica indica un design robusto per funzionamento continuo con protezione IP55. Adatta per la riconfigurazione e la riattivazione in ambienti di produzione di bevande. Stato operativo: Pronto per l'uso Armadio in acciaio inossidabile di livello industriale per una manutenzione ridotta Il progetto enfatizza l'accessibilità per controlli di routine e manutenzione Prestazioni operative e versatilità Progettato per la microfiltrazione di precisione, il sistema automatizza matrici di valvole, controllo pompe, monitoraggio livello e regolazione della pressione. È adatto a applicazioni di produzione di bevande quali vino, birra, acqua e succo, contribuendo a migliorare la limpidezza e la stabilità microbiologica prima dell'imbottigliamento. Allarmi automatici, interlock e permessi mantengono la qualità del prodotto e la sicurezza del processo. Controllo automatizzato di pompe e elettrovalvole Trasduttori di pressione e sensori di livello per un controllo di processo stabile Logica di allarme e interlock per l'assicurazione della qualità Ideale per flussi di lavoro di produzione di bevande e packaging industriale Requisiti di installazione e preparazione del sito L'installazione richiede un'alimentazione elettrica stabile e uno spazio adeguato per l'armadio di controllo in acciaio inossidabile e i dispositivi di campo collegati. Il sistema supporta lunghi tratti di cablaggio verso strumentazione distribuita. Alimentazione principale: 400 V, 50 Hz, trifase con neutro e PE Alimentazione ausiliaria: 230 V AC; Controllo: 24 V DC Ingombro dell'armadio: 1200 x 400 mm; altezza: 1600 mm Previsione per cablaggio di campo fino a 50 m verso sensori/valvole Norme di sicurezza e certificazioni di conformità Conforme agli standard internazionali per pannelli e progettato con protezioni complete per l'operatore. Il design include circuiti di emergenza, protezione IP55 e segnalazione strutturata degli allarmi per un'operatività sicura nelle aree di lavorazione delle bevande. Progettazione conforme a IEC 61439-2:2014 Armadio in acciaio inossidabile IP55 Arresto di emergenza e interlock di sicurezza Segnalazione chiara degli allarmi per la diagnostica dei guasti Messa a terra TN-S per la sicurezza elettrica
