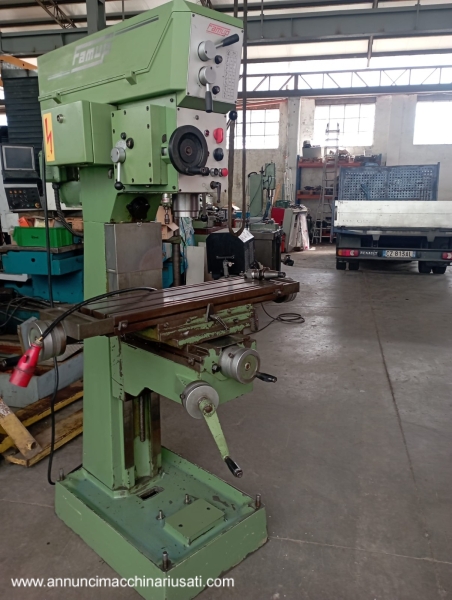

FAMUP RAG 40 Cutter Drill: Fiche technique détaillée

Marque et modèle: Famup Rag 40

Type de machine: perceuse de coupe-colonne avec table de croix

Année de production: variable

État: utilisé, en bon état

Description générale:
Le foret Famup Rag 40 est une machine à outils polyvalente et robuste, idéale pour les opérations de forage et de fraisage sur des matériaux tels que l'acier et la fonte. Sa structure de colonne et la table transversale permettent des mouvements précis le long des axes x, y et z, garantissant une haute précision dans les processus.

Caractéristiques techniques :

• Capacité de forage:

  • Sur l'acier r = 60: Ø 40 mm

  • Sur l'acier: Ø 30 mm

  • Sur la fonte: Ø 32 mm BS

• Connexion de broche: CM4

• Mandrino Corte (débardeur): 130 mm

• Vitesse de mandrine:

  • Numéro de vitesse: 14

  • Plage de vitesse: 60 - 2400 tr / min

• Avancement automatique de la broche:

  • 0,05 - 0,10 - 0,20 mm / giro

• Taille de la table de travail: 800 x 250 mm

• Mise en garde:

  • Numéro: 3

  • Largeur: 14 mm

  • Phase: 80 mm

• Courses de table:

  • Axe x: 580 mm

  • Axe Y: 240 mm

  • Axe z: 420 mm

  • Taille de la machine:

  • Base: 550 x 850 mm

  • Milation: 1350 x 1000 x 2000 mm (h)

• Poids: 400 kg

• Puissance du moteur: 2,5 ch - 380 V

Matériaux de travail:
Le foret Famup Rag 40 Cutter est conçu pour fonctionner sur divers matériaux métalliques, notamment:

Acier (jusqu'à Ø 30 mm)

• Acier r = 60 (jusqu'à Ø 40 mm)

• Fonte (jusqu'à Ø 32 mm)

Procédure d'utilisation :

1. Préparation:

   • Installez la broche appropriée (CM4) et fixez l'outil souhaité.

   • Placez la pièce sur la table et réparez fermement.

2. Paramètre:

   • Sélectionnez la vitesse rapide en fonction du matériau et de l'outil utilisé.

   • Ajustez les courses de table sur les axes x, y et z pour aligner correctement la pièce.

3. Opération:

   • Commencez la broche et continuez avec le forage ou le broyage.

   • Utilisez le progrès automatique pour une descente contrôlée de la broche.

4. Refroidissement:

   • Activez le système de réfrigération pour refroidir l'outil et la pièce pendant l'opération.

5. Fin du traitement:

   • Éteignez la voiture et retirez la pièce travaillée.

   • Nettoyez la machine et lubrifiez les pièces mobiles pour assurer une longue durée.

Accessoires compatibles :

• Broches du support CM4

• Stylos de différentes tailles (4, 6, 8, 10, 12, 20 mm)

• Terminaux pivotants

• Porte de freinage

Entretien recommandé:

• Nettoyage:

  • Retirez régulièrement les puces et la poudre de la machine.

• Lubrification:

  • Lubrifier les guides et les pièces mobiles pour réduire l'usure.

• Vérifier:

  • Vérifiez périodiquement l'usure des outils et remplacez-les si nécessaire.

• Sécurité:

  • Assurez-vous que tous les dispositifs de sécurité fonctionnent et en bon état.

Secteurs d'utilisation :

Le foret Famup Rag 40 est idéal pour:

• Ateliers mécaniques

• Sociétés de production métalliques

• Secteur automobile

• Construction d'équipements industriels

Pourquoi acheter une qualité utilisée:

L'achat d'un foret Famup Rag 40 Cutter offre de nombreux avantages

• Coût inférieur :
