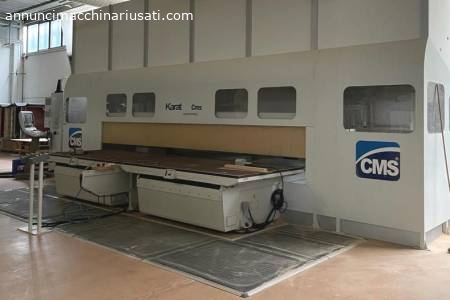

CMS KARAT 2 /8x5 PX-GF-X/Z
Año 2008
Datos técnicos
Rango de trabajo X 5.130 mm
Rango de trabajo Y 1.560 mm
Rango de trabajo Z 575 mm

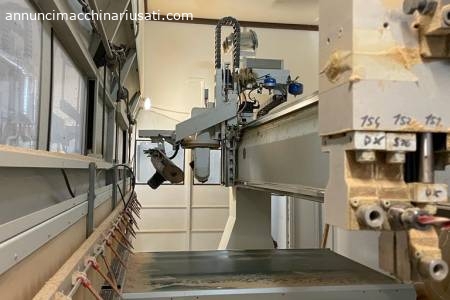

5.º eje Husillo de 5 ejes
Posiciones de cambio de herramienta 16

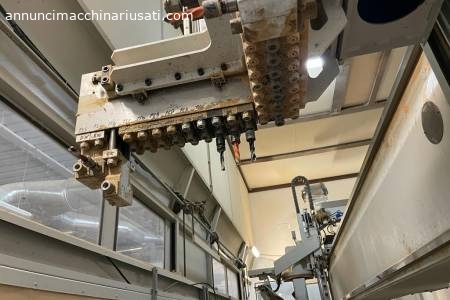

Cabezales de perforación verticales 19

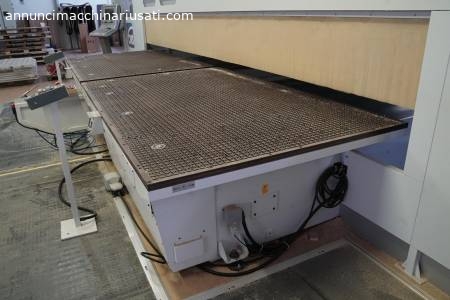

Mesa de trabajo Mesa de rejilla
OSAI S10 510 I Control
Software DDX POWERCAM
Eje Z independiente 2
Número de husillos de fresado 1
Velocidad máxima de rotación 24.000 rpm
cabezales agregados
HSK-F63
Número de cabezales intercambiables 1
Motor principal Kw 12 kW
Brocas horizontales X 6
Brocas horizontales Y 4
Estructura del pórtico Pórtico de máquina estándar de
2 niveles
Capacidad de la bomba de vacío 500 m³/h
Dispositivo de seguridad de cabina cerrada
Certificación CE
Dimensiones generales
Longitud 10.200 mm
Ancho 6.090 mm
Altura 3.752 mm
Refrigeración del panel eléctrico
Husillo refrigerado por líquido
Lubricación centralizada automática

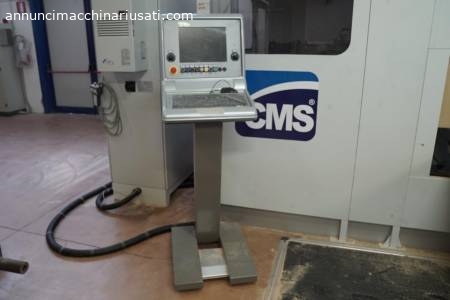

Terminal manual
